Cristallizzatore DTB

Principio di funzionamento del cristallizzatore DTB

DTB sta per Draft Tube Baffle. È un tipo di cristallizzatore progettato per produrre in modo efficiente cristalli uniformi controllando la supersaturazione e promuovendo la crescita dei cristalli attraverso la circolazione e la classificazione forzate.

Ecco un'analisi dettagliata--passo:

01/

Introduzione e circolazione dei mangimi

Il liquido di processo (ad esempio, una soluzione supersatura o materiale disciolto) entra nel cristallizzatore e circola attraverso un tubo di pescaggio centrale. Un agitatore a bassa-velocità garantisce un flusso costante verso l'alto nel tubo di pescaggio e un flusso verso il basso nello spazio anulare tra il tubo e la parete del cristallizzatore.

02/

Generazione di sovrasaturazione

La sovrasaturazione è creata da:
Raffreddamento: riduzione della temperatura della soluzione per ridurre la solubilità.
Evaporazione: rimozione del solvente (ad esempio acqua) sotto vuoto per concentrare la soluzione.
Reazione: La reazione chimica genera un prodotto meno solubile.

03/

Crescita e classificazione dei cristalli

Nucleazione: la sovrasaturazione innesca la formazione di piccoli nuclei cristallini.
Crescita: i cristalli più grandi crescono come depositi di soluti sui nuclei esistenti.
Classificazione: Il deflettore sul fondo del cristallizzatore funge da zona di sedimentazione. I cristalli più grandi si depositano e vengono rimossi, mentre i cristalli più piccoli rimangono sospesi per un'ulteriore crescita.

04/

Circolazione forzata e miscelazione

L'agitatore garantisce una miscelazione uniforme, previene la sedimentazione dei cristalli e mantiene una sovrasaturazione costante in tutto il sistema. Ciò riduce al minimo la nucleazione indesiderata e promuove la crescita controllata dei cristalli.

05/

Trasferimento di calore e massa

Lo scambio di calore (ad esempio, serpentine di raffreddamento o riscaldamento evaporativo) viene applicato per mantenere la sovrasaturazione.
Il vapore evaporato (se applicabile) viene condensato e rimosso, in modo simile agli evaporatori tradizionali.

06/

Efficienza energetica

I cristallizzatori DTB ottimizzano il consumo di energia riciclando le acque madri (soluzione rimanente) e riutilizzando il calore derivante da processi come l'evaporazione.
L'apporto di energia meccanica è basso rispetto ad altri cristallizzatori, poiché il design del tubo di pescaggio riduce al minimo la turbolenza garantendo al tempo stesso una circolazione efficiente.

07/

Rimozione del prodotto

I cristalli più grandi vengono scaricati dal fondo del cristallizzatore come impasto liquido.
I cristalli fini vengono trattenuti nel sistema per una crescita continua, garantendo una distribuzione ristretta delle dimensioni dei cristalli.

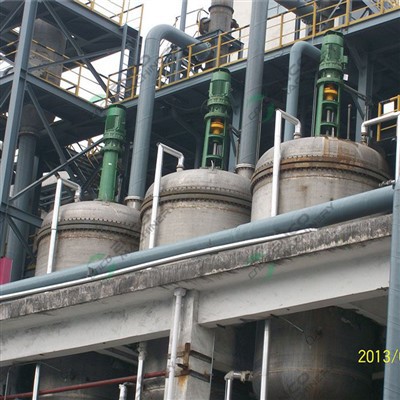

Applicazione tipica del cristallizzatore DTB: progetto del cristallizzatore DTB per la produzione di fosfato monoammonico

productcate-646-593

Vantaggi principali dei cristallizzatori ENCO DTB:

1.Produzione di cristalli-di alta qualità

Distribuzione uniforme delle dimensioni dei cristalli grazie alla sovrasaturazione e classificazione controllate.
Particelle ridotte al minimo (piccoli cristalli) grazie al design del deflettore e ai sistemi di dissoluzione delle parti fini.

2.Efficienza energetica

Basso apporto di energia meccanica (circolazione-guidata dall'agitatore).
Riciclo del calore da evaporazione (se integrato con cristallizzazione evaporativa).

3.Versatilità

Adattabile ai processi di raffreddamento, evaporazione o cristallizzazione reattiva.
Gestisce un'ampia gamma di soluzioni (ad esempio sali, composti organici, prodotti farmaceutici).

4.Scalabilità e design compatto

Efficace sia su scala pilota-che sulla produzione industriale.

Il sistema integrato di tubo di pescaggio e deflettore riduce l'ingombro mantenendo l'efficienza.

5. Rispettoso dell'ambiente

Il funzionamento a ciclo chiuso-ricicla le acque madri, riducendo gli sprechi.
Minimo inquinamento termico (la cristallizzazione di raffreddamento evita l'uso del vapore).

Considerazioni sulla progettazione dei cristallizzatori DTB

(A) Controllo del processo di cristallizzazione

Gestione della sovrasaturazione:

Controllato tramite velocità di raffreddamento, velocità di evaporazione o aggiunta di reagenti per evitare un'eccessiva nucleazione.

Fondamentale per evitare "multe" e garantire una crescita uniforme.

Tempo di residenza: regolato per ottimizzare la dimensione dei cristalli (tempo più lungo=cristalli più grandi).

(B) Progettazione meccanica

Bozza della geometria del tubo e del deflettore

Tubo di pescaggio: garantisce il flusso verso l'alto per la miscelazione e il flusso verso il basso per la classificazione.

Deflettore: crea una zona di sedimentazione per separare i cristalli più grandi dalle particelle fini.

Selezione dell'agitatore

Agitatore a bassa-velocità per ridurre al minimo la rottura dei cristalli mantenendo la circolazione.

Compatibilità dei materiali (ad es. SS316L, titanio o superfici rivestite per soluzioni corrosive).

(C) Selezione del materiale

Resistenza alla corrosione:

SS316L per uso generale, titanio per cloruri, Hastelloy per soluzioni acide/alcaline.

Design anti-incrostazioni:

Superfici lisce, sistemi CIP (Clean-in-Place) o dispositivi anticalcare a ultrasuoni.

D) Gestione dell'energia e del calore

Integrazione raffreddamento/riscaldamento:

Serpentine di raffreddamento (per il raffreddamento della cristallizzazione) o scambiatori di calore evaporativi (per l'evaporazione).
Recupero di calore dalla condensa (se abbinato all'evaporazione).
Circolazione dei liquami: pompe-efficienti dal punto di vista energetico per riciclare le acque madri.

(E) Sistema di controllo

Automazione:

Controlli PLC per temperatura, sovrasaturazione e densità del liquame cristallino.

Sensori per il monitoraggio-in tempo reale della distribuzione delle dimensioni dei cristalli.

Sicurezza:

Valvole di sovrapressione/depressione.
Sistemi anti-bloccaggio del tubo di pescaggio e delle porte di scarico.

Descrizione dei prodotti

S/N	Cristallizzatore DTB	Cristallizzatore OSLO	Cristallizzatore sotto vuoto	Cristallizzatore continuo
Costo dell'investimento iniziale	Medio-alto (personalizzazione tubo guida/deflettore)	Medio (design standard)	Alto (sistema di aspirazione + materiali resistenti alla corrosione)	Alto (sistema di controllo continuo + apparecchiature di grandi dimensioni)
Fonte di energia	Basso consumo energetico (circolazione meccanica + recupero acque madri)	Consumo energetico medio-alto (dipende dal riscaldamento/raffreddamento esterno)	Elevato consumo energetico (sistema di aspirazione + requisiti di scambio termico)	Medio (funzionamento continuo con recupero di calore ottimizzato)
Consumo energetico	Basso	Medio-Alto	Alto	Medio
Tipo di controllo	Controllo automatico a circuito chiuso	Anello aperto + regolazione manuale	Controllo manuale complesso	Controllo dinamico avanzato

Applicazioni dei cristallizzatori DTB:

◉ Industria chimica (soluzione ad alto contenuto di sale e corrosiva)

◉ Industria farmaceutica (cristalli ad alto-valore aggiunto)

◉ Tutela dell'ambiente e riciclaggio delle risorse (trattamento delle acque reflue)

◉ Settore alimentare e agricolo (materiali-sensibili al calore)

◉ Metallurgia e nuovi materiali (requisiti di elevata purezza)

Referenze ENCO DTB Cristallizzatori

PROGETTO FOSFATO MONOAMMONICO PER IL GRUPPO WENGFU

vedere di più

Changxing Pharmaceutical - Hangzhou Enco Machinery Co., Ltd.

vedere di più

Africa - Hangzhou Enco Machinery Co., Ltd.

vedere di più

Siamo ben-conosciuti come uno dei principali produttori e fornitori di cristallizzatori dtb in Cina. Ti assicuriamo di acquistare un cristallizzatore dtb personalizzato dalla nostra fabbrica. Contattaci per maggiori dettagli.
